TDH精密应用型探针台

相关产品

参数规格

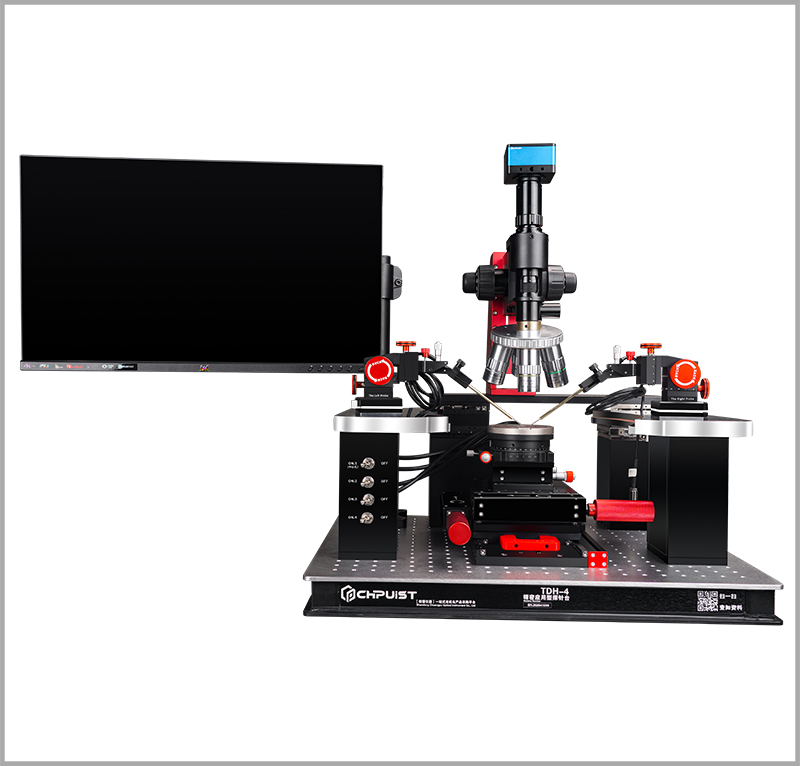

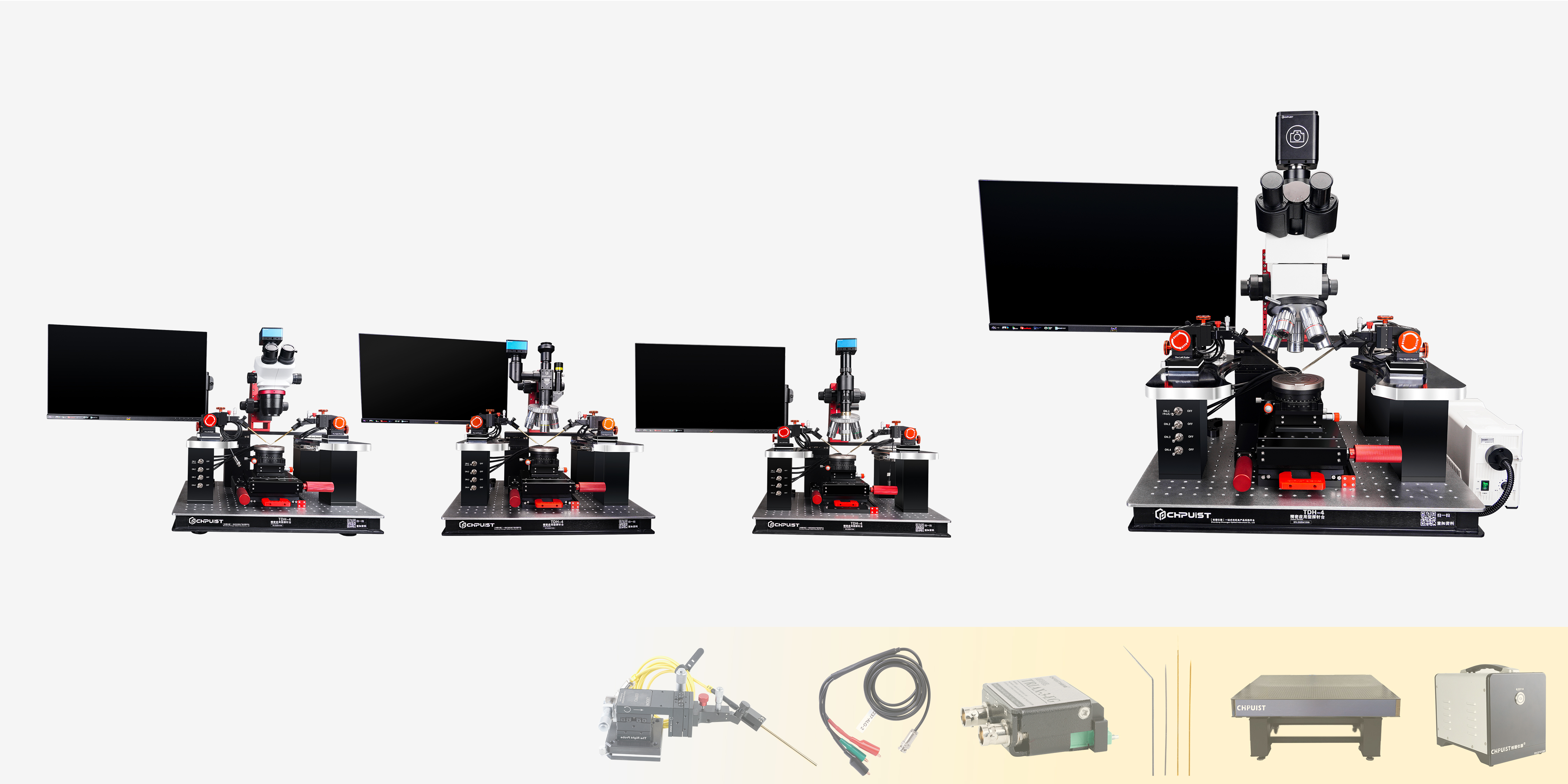

产品展示
漏电精度测试

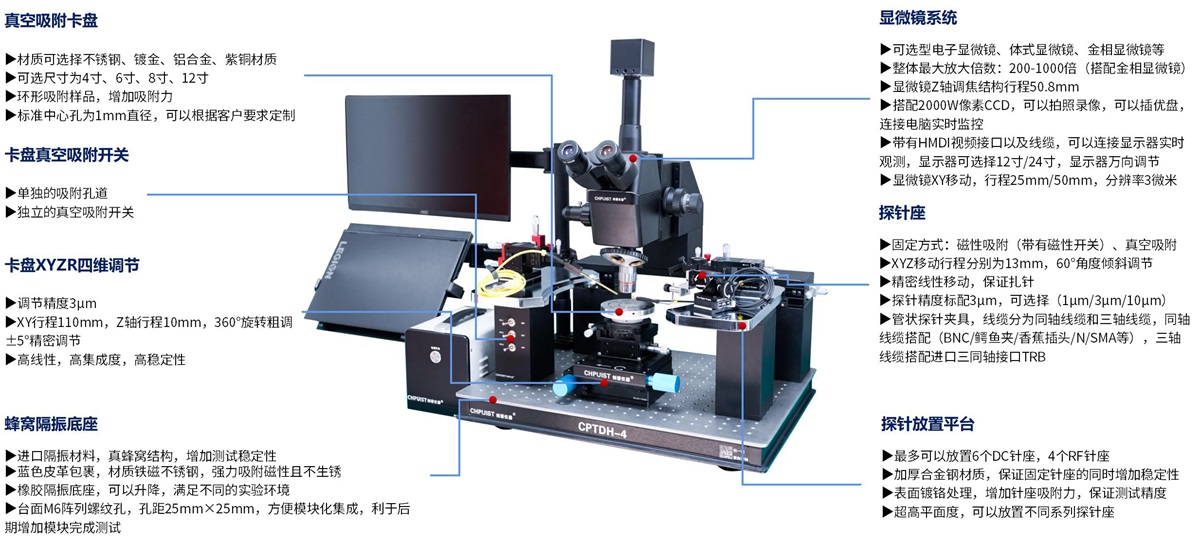

产品说明

半圆形探针架，可放置6个DC探针座
漏电精度100fA（吉时利2636B实测）
整体位移分辨率3μm，样品台XYZR四维调节
1μm以上电极/PAD使用
兼容三目体视显微镜/单筒金相显微镜/金相显微镜等
可引入光路，完成光电mapping等测试
可升级射频探针台
大尺寸机身结构，增强操作舒适度
更大空间的针座平台，支持加载针卡，提升点针测试效率
探针座采用进口交叉滚珠导轨，线性移动，无回程差设计
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等等

讲解视频

整体集成度高，且测试方便简单，底座行程大，弥补了基础型的缺陷，可以满足多种测试应用，且可以升级射频探针台；优点：高性价比，应用面广，稳定性高；应用：一般用在高校/研究所科研实验是居多，以及科研型单位研发部

通用参数

漏电精度 10pA(同轴线缆)、100fA(三同轴线缆)	整体位移精度 3μm
标配针座精度 3μm（可升级成1μm/0.7μm）	标配针座数量 3个（可放置6个DC探针座/4个RF探针座）
接口形式香蕉插头、鳄鱼夹、BNC、SMA、N/三同轴	背电极可以引出背电极
成像方式三目体式显微镜、单筒金相显微镜、激光成像显微镜、金相显微镜	电力需求 220VC,50-60HZ

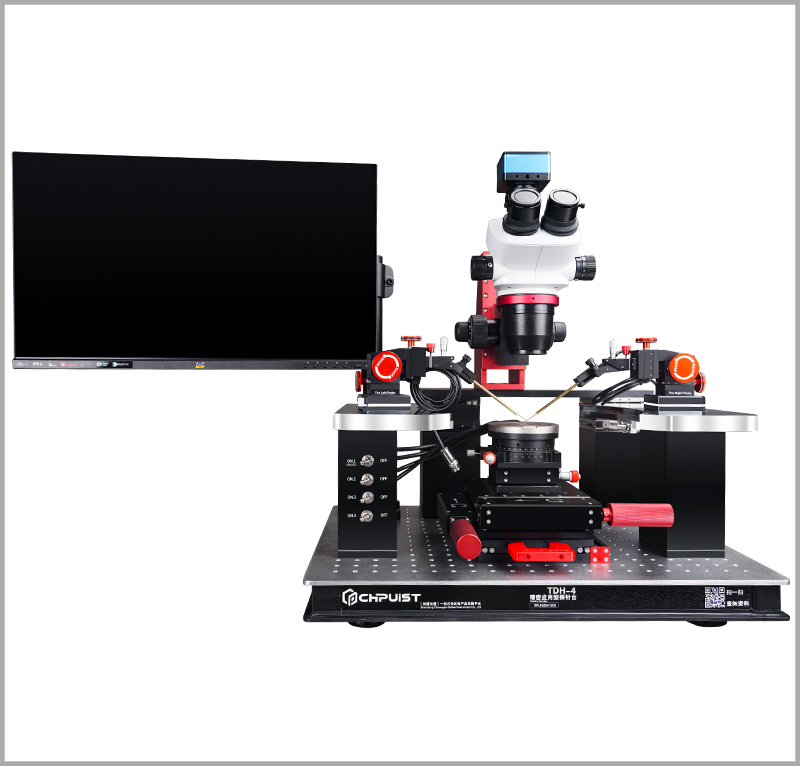

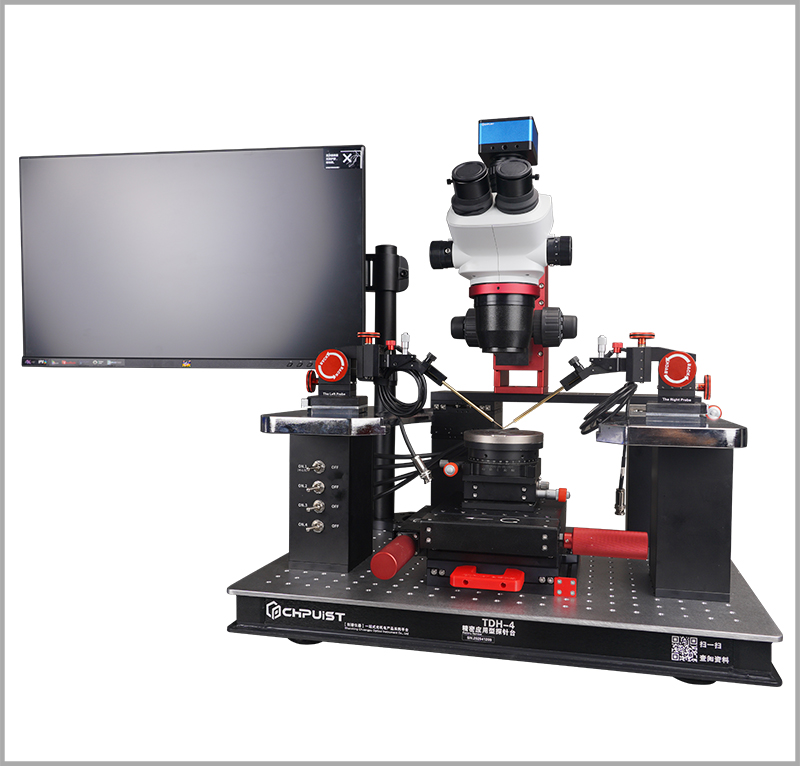

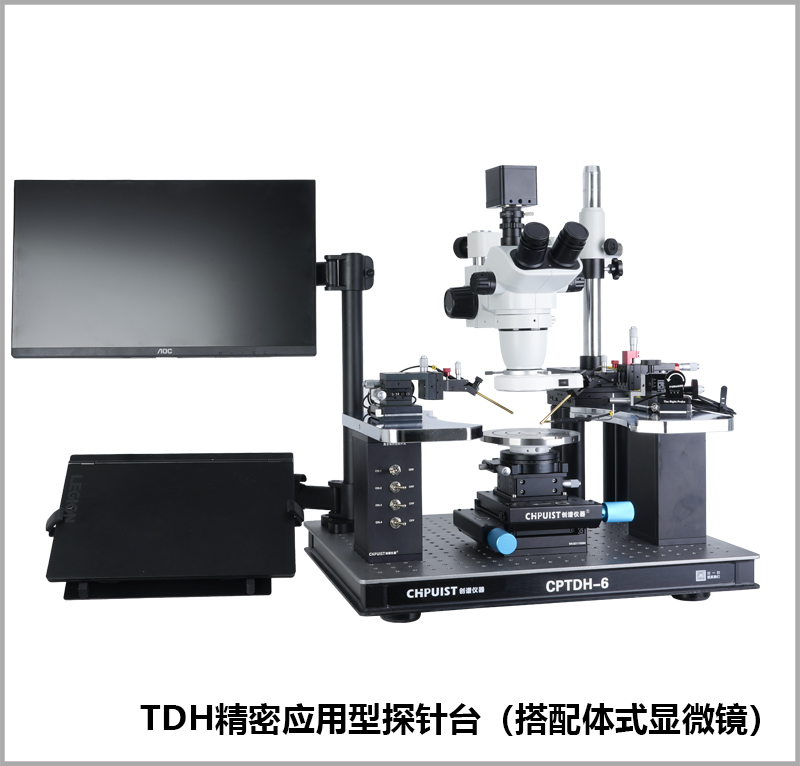

TDH精密应用型探针台-三目体式显微镜

漏电流精度：10pA/100fa（屏蔽箱内）
1微米以上电极/PAD使用
加宽探针架，可以放置6个DC探针座/4个RF探针座
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
探针台整体位移分辨率3μm，样品XYZR四维调节
用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统
优点：高性价比，应用面广，稳定性高；应用：一般用在高校/研究所科研实验是居多，以及科研型单位研发部

配合体式显微镜

	产品型号	样品卡盘尺寸	样品X-Y行程	位移精度	对比	单价	发货日期 	购物车
参数+	TDH-4	4英寸	4英寸×4英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-6	6英寸	6英寸×6英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-8	8英寸	8英寸×8英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-12	12英寸	12英寸×12英寸	3μm		联系客服	联系客服	加入购物车

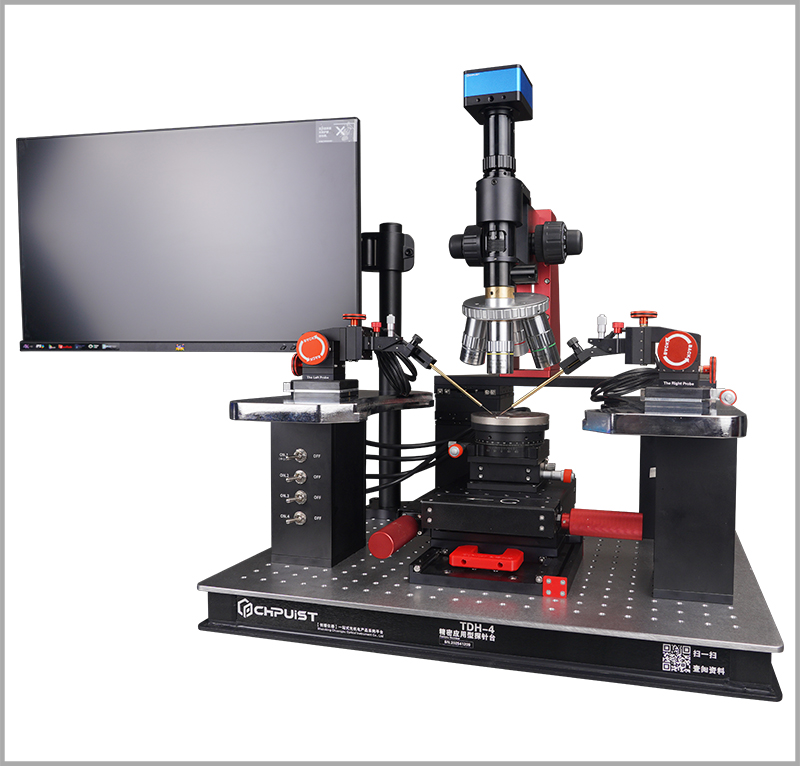

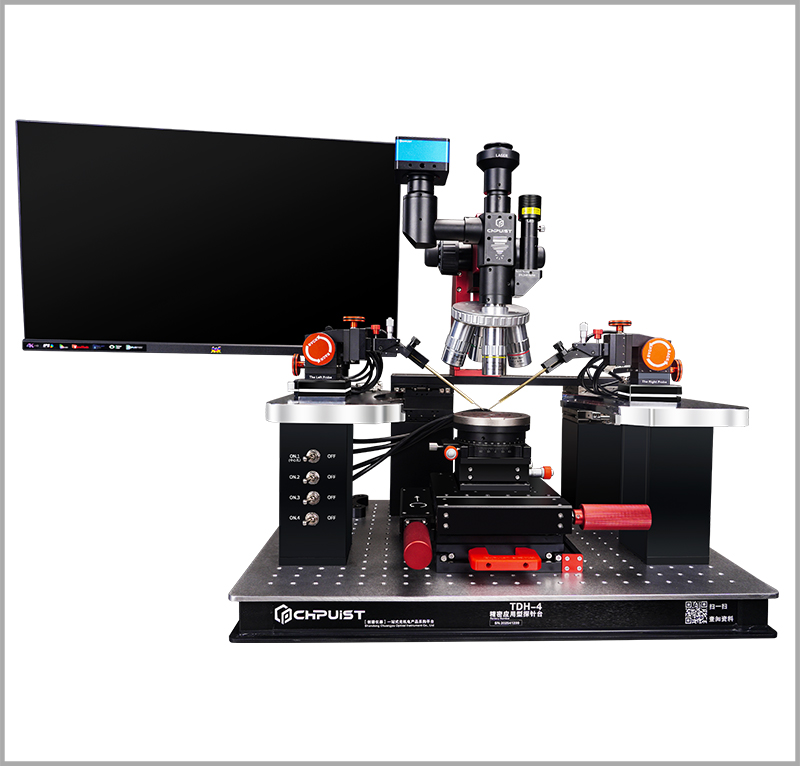

TDH精密应用型探针台-单筒金相显微镜

漏电流精度：10pA/100fa（屏蔽箱内）
1微米以上电极/PAD使用
加宽探针架，可以放置6个DC探针座/4个RF探针座
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
探针台整体位移分辨率3μm，样品XYZR四维调节
用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统
优点：高性价比，应用面广，稳定性高；应用：一般用在高校/研究所科研实验是居多，以及科研型单位研发部

	产品型号	样品卡盘尺寸	样品X-Y行程	位移精度	对比	单价	发货日期 	购物车
参数+	TDH-4	4英寸	4英寸×4英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-6	6英寸	6英寸×6英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-8	8英寸	8英寸×8英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-12	12英寸	12英寸×12英寸	3μm		联系客服	联系客服	加入购物车

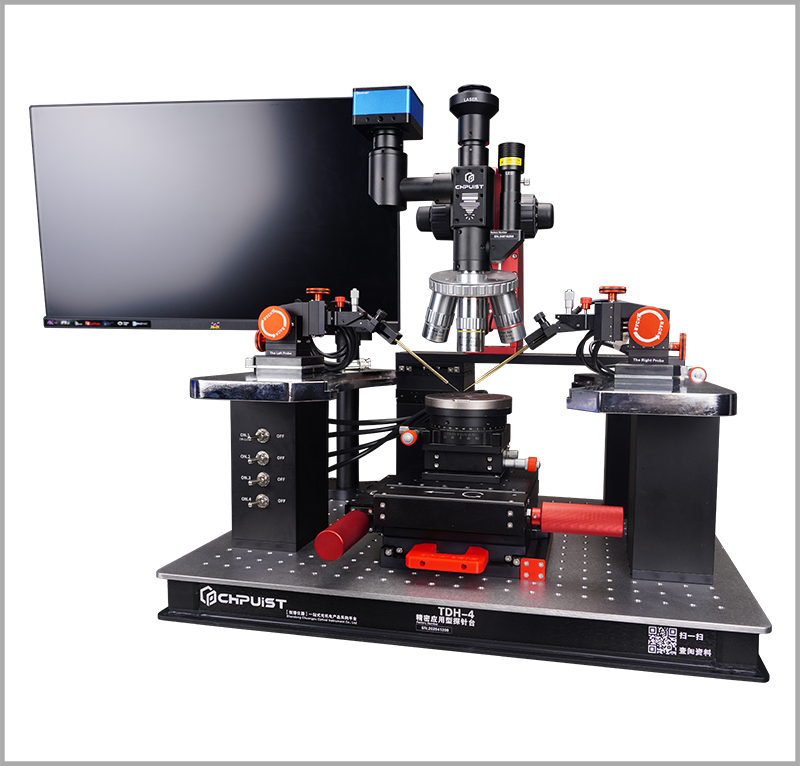

TDH精密应用型探针台-高分辨率激光成像显微镜

漏电流精度：10pA/100fa
1微米以上电极/PAD使用
加宽探针架，可以放置6个DC探针座/4个RF探针座
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
探针台整体位移分辨率3μm，样品XYZR四维调节
用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统
优点：高性价比，应用面广，稳定性高；应用：一般用在高校/研究所科研实验是居多，以及科研型单位研发部

	产品型号	样品卡盘尺寸	样品X-Y行程	位移精度	对比	单价	发货日期 	购物车
参数+	TDH-4	4英寸	4英寸×4英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-6	6英寸	6英寸×6英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-8	8英寸	8英寸×8英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-12	12英寸	12英寸×12英寸	3μm		联系客服	联系客服	加入购物车

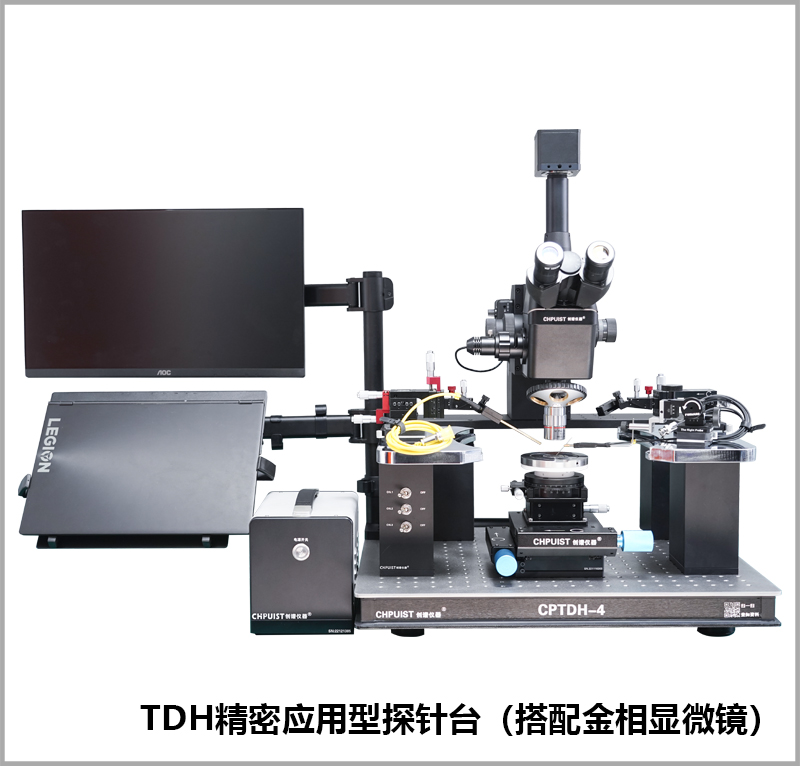

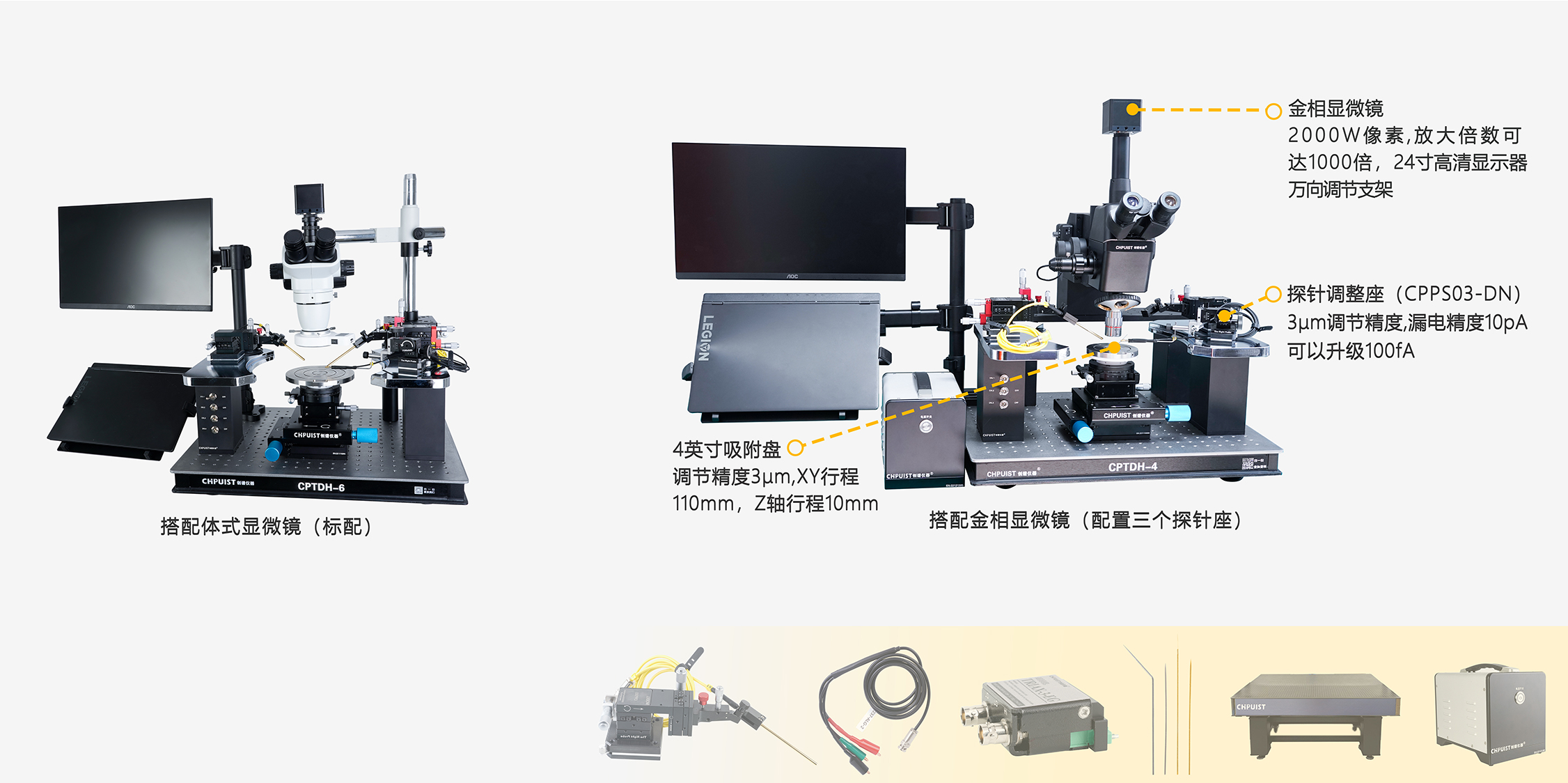

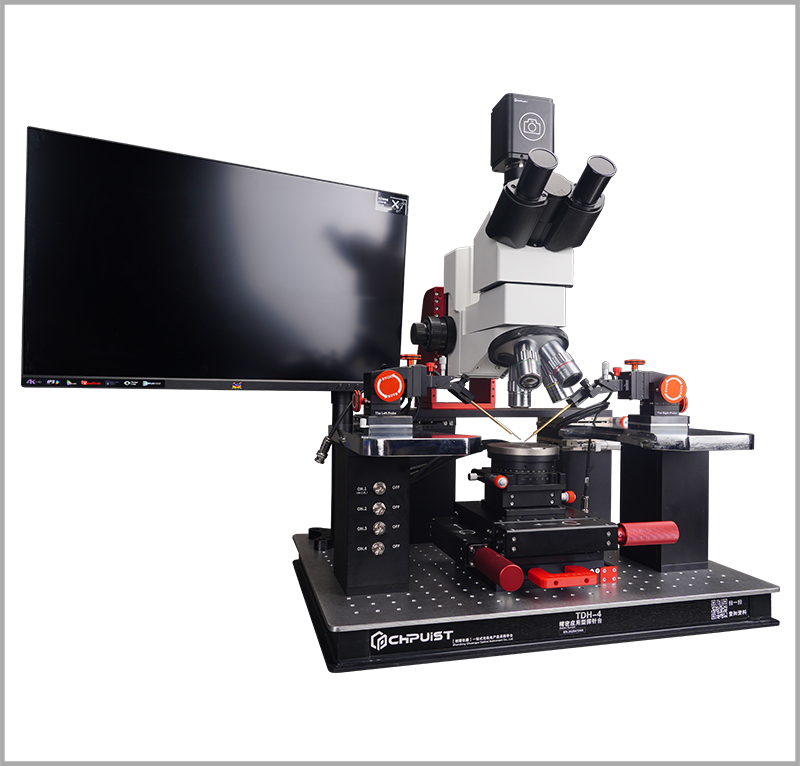

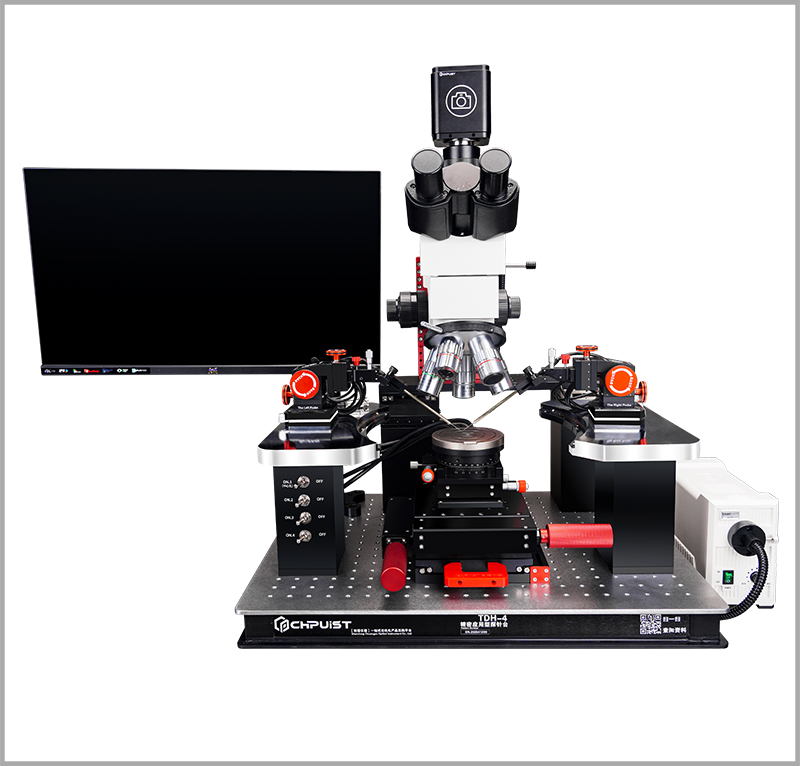

TDH系列精密应用型探针台-高分辨率高倍率金相显微镜

漏电流精度：10pA/100fa（屏蔽箱内）
1微米以上电极/PAD使用
加宽探针架，可以放置6个DC探针座/4个RF探针座
全系列搭配显微镜XY精密移动功能，可以选配多种位移行程以及驱动形式
探针台整体位移分辨率3μm，样品XYZR四维调节
用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统
优点：高性价比，应用面广，稳定性高；应用：一般用在高校/研究所科研实验是居多，以及科研型单位研发部

	产品型号	样品卡盘尺寸	样品X-Y行程	位移精度	对比	单价	发货日期 	购物车
参数+	TDH-4	4英寸	4英寸×4英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-6	6英寸	4英寸×4英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-8	8英寸	8英寸×8英寸	3μm		联系客服	联系客服	加入购物车
参数+	TDH-12	12英寸	12英寸×12英寸	3μm		联系客服	联系客服	加入购物车
