WN系列万向探针座

万向探针座

相关产品

产品说明

漏电精度测试

创谱仪器PS-WN系列多功能探针座匹配万向探针夹具，可以360°旋转+精密360°定向倾斜，根据位移精度划分为：10μm、3μm；根据不同的样品需求，选择不同位移精度的探针座。

通用参数

材质

优质航空铝合，表面喷砂氧化

探针位移行程

XYZ三维分别13mm+360°旋转+精密360°角度倾斜（可锁紧）

接口形式

同轴线缆（可选BNC、鳄鱼夹、香蕉插头、SMA、N型）/三同轴接口

匹配探针夹具

万向调节镀金探针夹具，可插0.5mm直径探针

同轴线缆漏电精度

10pA（KEITHLET2636B实测）

三同轴线缆漏电精度

100fA（KEITHLET2636B实测）

http://www.cpgx-sd.com/

http://www.jncpyq.com/

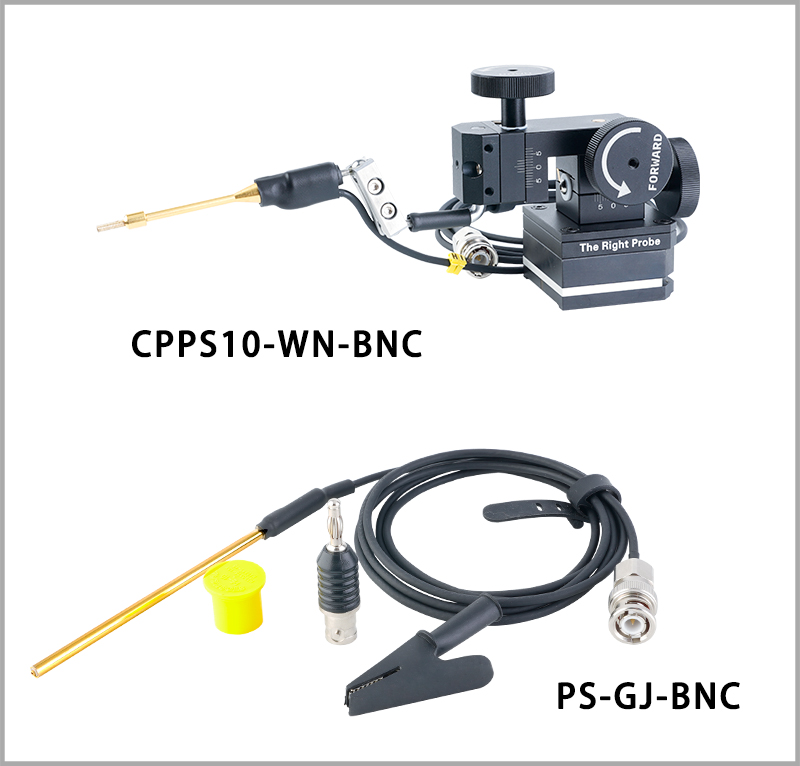

CPPS10-WN万向探针座

整体结构外形尺寸：170mm×45mm×80mm(LWH)，位移精度：10μm，电压≤1000V，适用于100μm以上电极

搭配三同轴线缆

	产品型号	探针位移精度	探针位移行程	漏电精度	线缆规格	单价	发货日期 	购物车
参数+	CPPS10-WN-LB	10μm	XYZ13mm	10pA（KEITHLET2636B实测）	同轴线缆	2000.00	1-3个工作日	加入购物车
参数+	CPPS10-WN-RB	10μm	XYZ13mm	10pA（KEITHLET2636B实测）	同轴线缆	2000.00	1-3个工作日	加入购物车
参数+	CPPS10-WN-LT	10μm	XYZ13mm	100fA（KEITHLET2636B实测）	三同轴线缆	2800.00	1-3个工作日	加入购物车
参数+	CPPS10-WN-RT	10μm	XYZ13mm	100fA（KEITHLET2636B实测	三同轴线缆	2800.00	1-3个工作日	加入购物车

CPPS05-WN万向探针座

整体结构外形尺寸：（91-230万向调节）mm×65mm×160mm(LWH)，位移精度：5μm，电压≤1400V，适用于50μm以上电极使用

搭配三同轴线缆

	产品型号	探针位移精度	探针位移行程	漏电精度	线缆规格	单价	发货日期 	购物车
参数+	CPPS05-WN-LB	5μm	XYZ13mm	10pA（KEITHLET2636B实测）	同轴线缆	2800.00	1-3个工作日	加入购物车
参数+	CPPS05-WN-RB	5μm	XYZ13mm	10pA（KEITHLET2636B实测）	三同轴线缆	2800.00	1-3个工作日	加入购物车
参数+	CPPS05-WN-LT	5μm	XYZ13mm	100fA（KEITHLET2636B实测）	三同轴线缆	3800.00	1-3个工作日	加入购物车
参数+	CPPS05-WN-RT	5μm	XYZ13mm	100fA（KEITHLET2636B实测）	三同轴线缆	3800.00	1-3个工作日	加入购物车
